KALDIRMA EKİPMANLARININ PERİYODİK KONTROLÜ VE MUAYENESİ NASIL YAPILIR?

KALDIRMA EKİPMANLARININ PERİYODİK KONTROLÜ VE MUAYENESİ NASIL YAPILIR?

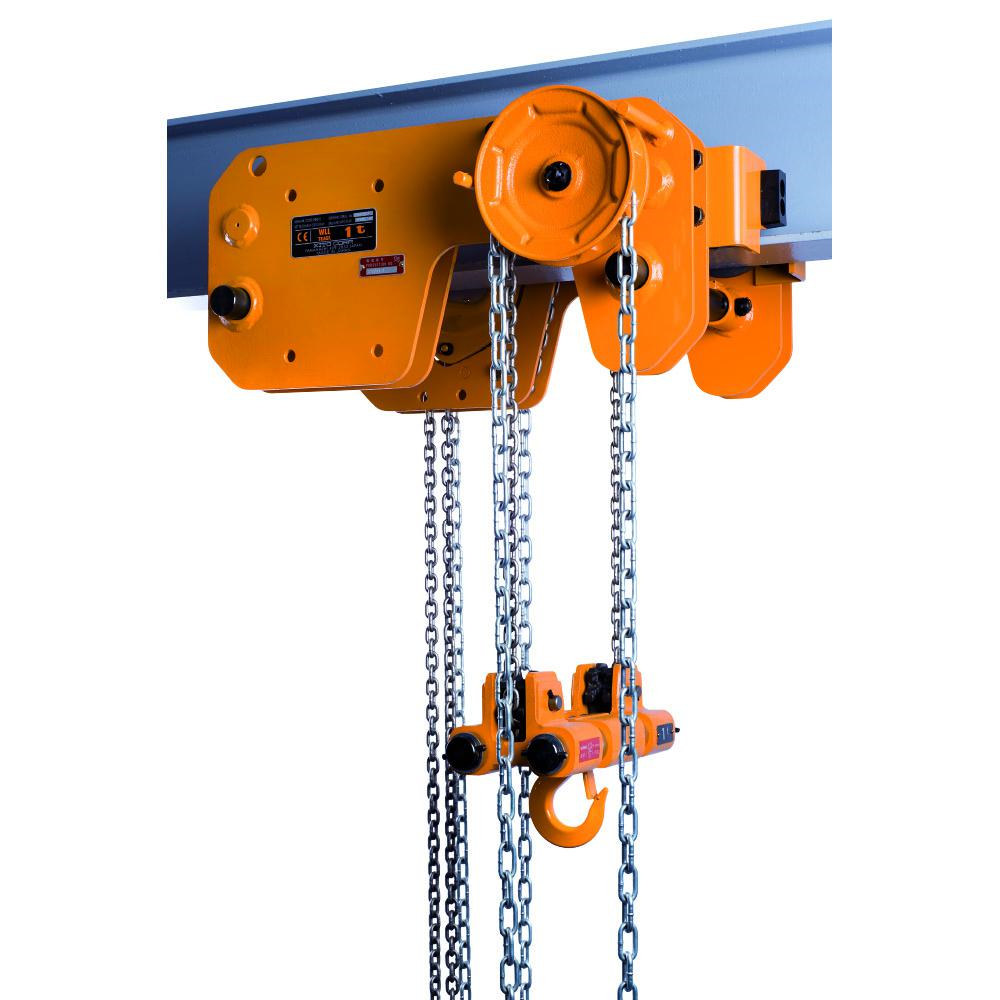

1.   CARASKAL NEDİR?

EN 13157 Elle tahrik edilen kaldırma teçhizatı ürün standart’ında; çapraz hareketli veya hareketsiz tek ünite halinde yük kaldırma mekanizması olarak tanımlanmıştır. Hafif yüklerin taşınmasında kolaylık sağlamakla beraber enerjiye ihtiyaç duymaması ve seyyar olarak farklı yerlere taşınıp kullanılabilmesi sayesinde sanayinin hemen hemen tüm sektörlerinde kullanılmaktadır.

Caraskal Periyodik Kontrolü Nasıl Yapılır?

Caraskalın periyodik kontrolünde; gözle muayene, işlevsellik kontrolü, statik-dinamik testler uygulanır.

Ekipmanın Gözle Muayenesinde; tahrik zinciri, yük zinciri, yük kancası, askı kancası, korozyon, deformasyon, çarpıklık, makara kontrolü vb. gibi standartta belirtilen kriterler kontrol edilir.

İşlevsellik kontrolleri: Ekipmanın yük ve tahrik zincir çarkları, kanca emniyet mandalı, güvenlik sistemleri, gibi donanımların işlevsellik kontrolleri gözlenir.

Statik-Dinamik Testler: Yük testleri ekipmanın kapasitesi 20 ton’dan az ise 1.5 katı, 20 ton’dan fazla 1.25 katında dinamik ve 1.1 katında statik yük kaldırma testi uygulanması gerekmektedir.

Dinamik Test: Ekipmanın maksimum kapasitesinin 1.1 katı yük altında kaldırma sistemi çalıştırılarak ekipman gözlemlenir.

Yerden 10 cm yükseklikte 10 dk süresince yük uygulanarak ve ekipmanın kapasitesine göre 1,25 veya 1,5 katında yüklü durumdayken statik yük testi gerçekleştirilir.

Caraskal Periyodik Kontrolü Neye Göre Yapılır?

Elle tahrik edilen kaldırma teçhizatı periyodik muayenesi; İş Ekipmanlarının Kullanımında Sağlık ve Güvenlik Şartları Yönetmeliği ile EN 13157 standartlarında belirtilen kriterlere göre periyodik muayenesi yapılmalıdır.

Caraskal Periyodik Kontrolü Hangi Sıklıkla Yapılmalıdır?

Kaldırma iletme ekipmanları arasında yer alan Caraskallar 6331 sayılı “ İş Sağlığı ve Güvenliği Kanunu” uyarınca İş Ekipmanlarının Kullanımında Sağlık ve Güvenlik Şartları Yönetmeliği’inde de belirtildiği gibi yılda 1 defa veya daha fazla vinçlerin periyodik kontrollerinin yapılması yasal zorunluluktur.

“İlgili Mevzuat gereği yönetmeliğin Ek III Bakım, Onarım ve Periyodik Kontrol ile İlgili Hususlar bölümünün 1.4 Maddesi gereği; “Periyodik muayene aralığı ve kriterleri standartlarda aksi bir şekilde belirlenmemiş iş ekipmanlarının periyodik kontrolleri ve muayeneleri, varsa imalatçının öngördüğü aralık ve kriterlerde yapılır ibaresi yer almaktadır. Bu hususlar, imalatçı tarafından belirlenmemişse iş ekipmanının periyodik muayene & kontrol, bulunduğu işyerindeki ortam koşulları, kullanım sıklığı ile kullanım süresi gibi bazı faktörler göz önünde bulundurularak, yapılacak risk analizi ve değerlendirmesi sonuçlarına göre, belirlenecek aralıklarda yapılmalıdır.

---

VİNÇ NEDİR?

Vinç, bir taşıma elemanına asılı olan yükü kaldıran ve çeşitli yönlere hareket ettiren kaldırma ve taşıma makinesidir.

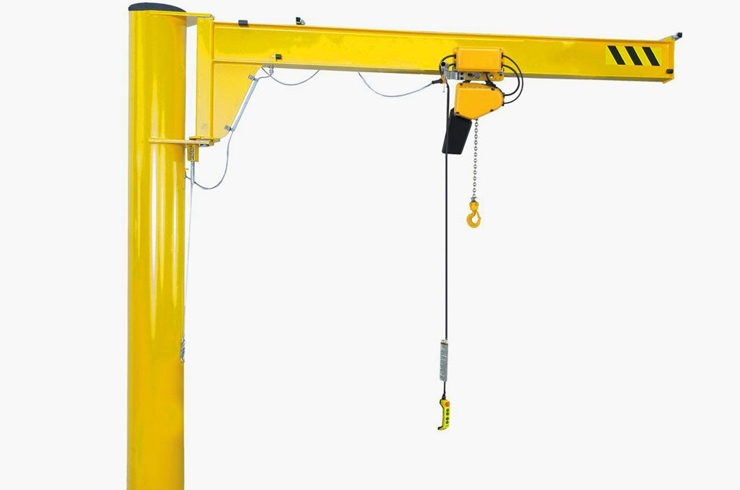

2.  DÖNER KOLLU VİNÇ NEDİR?

TS EN 14985 standartında kalıcı montaj için tasarlanmış, sabit bir pozisyonda monte edilmiş veya serbest sürüş için tasarlanmış elektrikle çalışan düşey eksenlerde dönebilen bir pergel ile yatay raylar üzerinde donatılmış vinç olarak tanımlanmıştır. Günümüzde daha çok limanlarda ve tersanelerde yükleme- boşaltma işlemlerinde kullanılmaktadırlar. Kolun erişimi zor olan bölgelere yukarı-aşağı, sağa-sola dönebilmesi ve vinç gövdesinin ileri -geri hareket kabiliyetine sahip olması dolayısıyla liman ve tersanelerin vazgeçilmez ekipmanlarındandır.

Görsel Kontroller: Korozyon, görülebilen çatlaklar, deformasyon durumu, çarpıklık-eğrilik vb. gibi

İşlevsellik Kontroller: Ekipmanın yüksüz durumdayken yürür grubu, kaldırma grubu, kumanda fonsiyonları, fren vb. gibi işlevsellik kontrolleri

Statik-Dinamik Testler: Statik yük testi ekipmanın kapasitesinin 1.1 katında yüklü durumdayken ekipman hareket ettirilerek yük testleri gerçekleştirilir.

Dinamik yük testi standardın Madde .6.2.2.2 ye göre hesaplanır. Statik Yük hesaplaması ψ × mRC + mLA formülü kullanılarak saptanır. Statik test yerden 10 cm yükseklikte 10 dk süresince yük uygulanarak test işlemleri standart belirtilen kriterlere göre yapılmaktadır.

Döner Kollu Vinç Periyodik Kontrolü Ve Muayenesi Neye Göre Yapılır
Kaldırma iletme ekipmanları arasında yer alan Vinçler 6331 sayılı “ İş Sağlığı ve Güvenliği Kanunu” uyarınca İş Ekipmanlarının Kullanımında Sağlık ve Güvenlik Şartları Yönetmeliği’inde de belirtildiği gibi yılda 1 defa veya daha fazla vinçlerin periyodik kontrollerinin yapılması yasal zorunluluktur.

“İlgili Mevzuat gereği yönetmeliğin Ek III Bakım, Onarım ve Periyodik Kontrol ile İlgili Hususlar bölümünün 1.4 Maddesi gereği; “Periyodik muayene aralığı ve kriterleri standartlarda aksi bir şekilde belirlenmemiş iş ekipmanlarının periyodik kontrolleri ve muayeneleri, varsa imalatçının öngördüğü aralık ve kriterlerde yapılır ibaresi yer almaktadır. Bu hususlar, imalatçı tarafından belirlenmemişse iş ekipmanının periyodik muayene & kontrol, bulunduğu işyerindeki ortam koşulları, kullanım sıklığı ile kullanım süresi gibi bazı faktörler göz önünde bulundurularak, yapılacak risk analizi ve değerlendirmesi sonuçlarına göre, belirlenecek aralıklarda yapılmalıdır.

Döner Kollu Vinç Periyodik Kontrolü Ve Muayenesi Sonucu Uygunsuzluk Bulunması Halinde Ne Yapılmalıdır?

Periyodik Muayene kontrolü yapılan ekipmanın muayenesi yapıldıktan sonra uygunsuzluk bulunması halinde en kısa sürede ekipmanın uygunsuzluklarının giderilmesi ve uygunsuzluklar giderildikten sonra ekipmanın tekrar muayene edilmesi gerekmektedir.

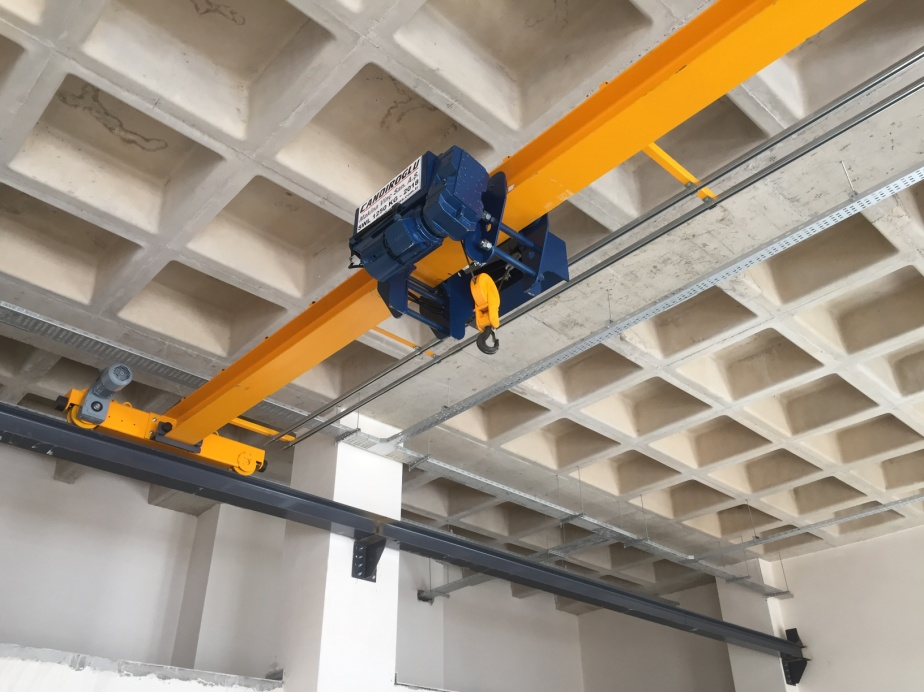

3.   GEZER KÖPRÜLÜ VİNÇ NEDİR?

TS EN 15011’ de Ray/raylar boyunca hareket eden esas olarak en az bir yatay kirişe sahip, üzerinde en az bir kaldırma tertibatı takılı olan vinç olarak tarif edilmiştir.

Gezer Köprülü Vinç Periyodik Kontrolü Ve Muayenesi Nasıl Yapılır?
Ekipmanın Görsel, Halat, Kanca, Frenler,Raylar, İşlevsellik, Hareket aksamı, ve Kaldırma grubu kontrolleri ile Statik-Dinamik yük testlerinin gerçekleştirilmesi ile Gezer Köprülü Vinç Periyodik Kontrol Muayenesi yapılır.

Görsel Kontroller: Korozyon, görülebilen çatlaklar, deformasyon durumu, çarpıklık-eğrilik vb. gibi

İşlevsellik kontroller: Ekipmanın yüksüz durumdayken yürür grubu, kaldırma grubu, kumanda fonsiyonları, fren vb. gibi işlevsellik kontrolleri

Statik-Dinamik Testler: Yük testleri ekipmanın kapasitesinin 1.1 katında dinamik ve 1.25 katında statik yük kaldırma testleri yerden 10 cm yükseklikte 10 dk süresince yük uygulanarak ve 1.1 katında yüklü durumdayken ekipman hareket ettirilerek yük testleri gerçekleştirilir.

Gezer Köprülü Vinç Periyodik Kontrolü Ve Muayenesi Raporu Nasıl Hazırlanır?
Kontrolü yapılacak ekipmanın İş Ekipmanlarının Kullanımında Sağlık ve Güvenlik Şartları Yönetmeliğinde ve Ürünün standart’ın da belirtilen kriterlere uygun olup olmadığı Teknik Uzman tarafından gözlemlendikten sonra bulunan bulgular rapora işlenerek Teknik Yöneticinin onayı ile rapor hazırlanmış olur.

Gezer Köprülü Vinç Periyodik Kontrolü Ve Muayenesi Sonucu Uygunsuzluk Bulunması Halinde Ne Yapılmalıdır?
Periyodik Muayene kontrolü yapılan ekipmanın muayenesi yapıldıktan sonra uygunsuzluk bulunması halinde en kısa sürede ekipmanın uygunsuzluklarının giderilmesi ve uygunsuzluklar giderildikten sonra ekipmanın tekrar muayene edilmesi gerekmektedir.

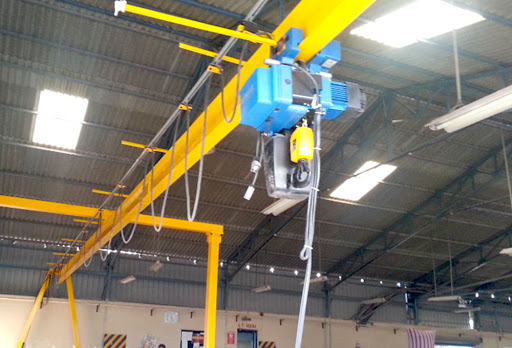

4.   MONORAY VİNÇ NEDİR?

İki sabit nokta arasına montajlanmış konstrüksiyon üzerinde bulunan ray boyunca hareket eden yük kaldırma ve iletme tertibatı bulunan kaldırma-iletme ekipmanıdır.

Monoray Vinç Periyodik Kontrolü Ve Muayenesi Nasıl Yapılır?
Ekipmanın Görsel, Halat, Kanca, Frenler,Raylar, İşlevsellik, Yürür grubu, ve Kaldırma grubu kontrolleri ile Statik-Dinamik yük testlerinin gerçekleştirilmesi ile Monoray Vinç Periyodik Kontrol Muayenesi yapılır.

Görsel Kontroller: Korozyon, görülebilen çatlaklar, deformasyon durumu, çarpıklık-eğrilik vb. gibi

İşlevsellik kontroller: Ekipmanın yüksüz durumdayken yürür grubu, kaldırma grubu, kumanda fonsiyonları, fren vb. gibi işlevsellik kontrolleri Statik-Dinamik Testler: Yük testleri ekipmanın kapasitesinin 1.1 katında dinamik ve 1.25 katında statik yük kaldırma testleri yerden 10 cm yükseklikte 10 dk süresince yük uygulanarak ve 1.1 katında yüklü durumdayken ekipman hareket ettirilerek yük testleri gerçekleştirilir.

Monoray Vinç Periyodik Kontrolü Ve Muayenesi Neye Göre Yapılır?
Vinçlerin periyodik muayenesi; İş Ekipmanlarının Kullanımında Sağlık ve Güvenlik Şartları Yönetmeliği ile TS 10116, TS ISO 9927-1, TS ISO 4309, TS ISO 12480-1, TS EN 15011, standartların da belirtilen kriterlere göre periyodik muayenesi yapılmalıdır.

“İlgili Mevzuat gereği yönetmeliğin Ek III Bakım, Onarım ve Periyodik Kontrol ile İlgili Hususlar bölümünün 1.4 Maddesi gereği; “Periyodik muayene aralığı ve kriterleri standartlarda aksi bir şekilde belirlenmemiş iş ekipmanlarının periyodik kontrolleri ve muayeneleri, varsa imalatçının öngördüğü aralık ve kriterlerde yapılır ibaresi yer almaktadır. Bu hususlar, imalatçı tarafından belirlenmemişse iş ekipmanının periyodik muayene & kontrol, bulunduğu işyerindeki ortam koşulları, kullanım sıklığı ile kullanım süresi gibi bazı faktörler göz önünde bulundurularak, yapılacak risk analizi ve değerlendirmesi sonuçlarına göre, belirlenecek aralıklarda yapılmalıdır.

Monoray Vinç Periyodik Kontrolü Ve Muayenesi Raporu Nasıl Hazırlanır?
Kontrolü yapılacak ekipmanın İş Ekipmanlarının Kullanımında Sağlık ve Güvenlik Şartları Yönetmeliğinde ve Ürünün standardın da belirtilen kriterlere uygun olup olmadığı Teknik Uzman tarafından gözlemlendikten sonra bulunan bulgular rapora işlenerek Teknik Yöneticinin onayı ile rapor hazırlanmış olur.

Monoray Vinç Periyodik Kontrolü Ve Muayenesi Sonucu Uygunsuzluk Bulunması Halinde Ne Yapılmalıdır?
Periyodik Muayene kontrolü yapılan ekipmanın muayenesi yapıldıktan sonra uygunsuzluk bulunması halinde en kısa sürede ekipmanın uygunsuzluklarının giderilmesi ve uygunsuzluklar giderildikten sonra ekipmanın tekrar muayene edilmesi gerekmektedir.

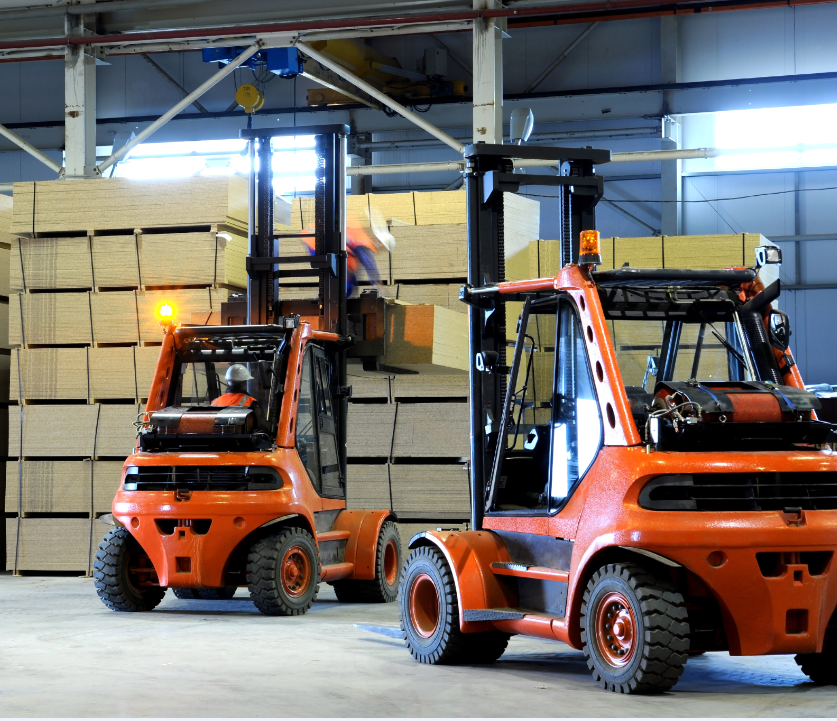

5.   FORKLİFT NEDİR?

İnsanların taşıyamayacağı kadar ağır yükleri bir yerden başka bir yere taşınmak amacıyla kaldırılmasını ve istiflenmesini sağlayan iş makinesidir.

Forklifler; Sanayide imalat, lojistik, depolama, bakım gibi neredeyse tüm sektörlerde ağır yüklerin taşınmasında, istiflenmesinde kullanılan, zamandan tasarruf sağlayan araçlardandır.

Forklift Periyodik Kontrolü Ve Muayenesi Nasıl Yapılır?
Ekipmanın Görsel, Zincir, Fren, İşlevsellik, Hidrolik Sistem, Yürür grubu, ve Kaldırma grubu kontrolleri ile Statik-Dinamik yük testlerinin gerçekleştirilmesi ile Forklift Periyodik Kontrol Muayenesi yapılır.

Görsel Kontroller: Korozyon, görülebilen çatlaklar, deformasyon durumu, çarpıklık-eğrilik vb. gibiİşlevsellik kontroller: Ekipmanın yüksüz durumdayken yürür grubu, hidrolik sistem ve kumanda kolu, fren vb. gibi işlevsellik kontrolleriStatik-Dinamik Testler: Yük testleri 1:1 olarak ekipmanın max kapasitesin de yük kaldırma diyagramında müsaade edilen yükseklikte 10 dk süresince yük uygulanarak ve yüklü durumdayken ekipman hareket ettirilerek yük testleri gerçekleştirilir.

Forklift Periyodik Kontrolü Ve Muayenesi Hangi Sıklıkla Yapılmalıdır?
Kaldırma iletme ekipmanları arasında yer alan forkliftler 6331 sayılı “ İş Sağlığı ve Güvenliği Kanunu” uyarınca İş Ekipmanlarının Kullanımında Sağlık ve Güvenlik Şartları Yönetmeliği’inde de belirtildiği gibi yılda 1 defa veya daha fazla forkliftlerin periyodik kontrollerinin yapılması yasal zorunluluktur.

“İlgili Mevzuat gereği yönetmeliğin Ek III Bakım, Onarım ve Periyodik Kontrol ile İlgili Hususlar bölümünün 1.4 Maddesi gereği; “Periyodik muayene aralığı ve kriterleri standartlarda aksi bir şekilde belirlenmemiş iş ekipmanlarının periyodik kontrolleri ve muayeneleri, varsa imalatçının öngördüğü aralık ve kriterlerde yapılır ibaresi yer almaktadır. Bu hususlar, imalatçı tarafından belirlenmemişse iş ekipmanının periyodik muayene & kontrol, bulunduğu işyerindeki ortam koşulları, kullanım sıklığı ile kullanım süresi gibi bazı faktörler göz önünde bulundurularak, yapılacak risk analizi ve değerlendirmesi sonuçlarına göre, belirlenecek aralıklarda yapılmalıdır.

Forklift Periyodik Kontrolü Ve Muayenesi Kontrol Raporu Nasıl Hazırlanır?
Kontrolü yapılacak ekipmanın İş Ekipmanlarının Kullanımında Sağlık ve Güvenlik Şartları Yönetmeliğinde ve Ürünün standardın da belirtilen kriterlere uygun olup olmadığı Teknik Uzman tarafından gözlemlendikten sonra bulunan bulgular rapora işlenerek Teknik Yöneticinin onayı ile rapor hazırlanmış olur.

Forklift Periyodik Kontrolü Ve Muayenesi Sonucu Uygunsuzluk Bulunması Halinde Ne Yapılmalıdır?
Periyodik Muayene kontrolü yapılan ekipmanın muayenesi yapıldıktan sonra uygunsuzluk bulunması halinde en kısa sürede ekipmanın uygunsuzluklarının giderilmesi ve uygunsuzluklar giderildikten sonra ekipmanın tekrar muayene edilmesi gerekmektedir.

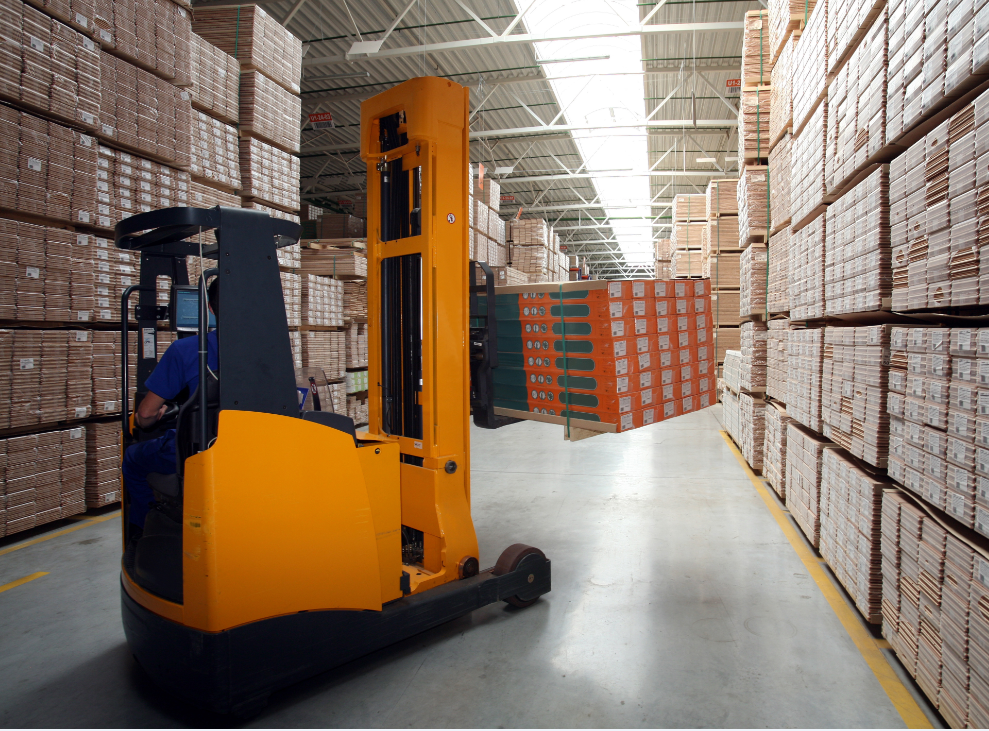

6.   İSTİF MAKİNASI NEDİR?

Birçok sektörde paletli yüklerin taşınması – istiflenmesi gerektiğinde kullanılabilen istif makineleri şirketler için kullanılışlı ekipmanlardandır.

Bir yaya operatör tarafından el ile itilecek, çekilecek ve yönlendirilecek şekilde tasarımlanmış, çatal kolları, platformu veya diğer yük taşıma tertibatı ie teçhiz edilmiş, taşıyıcı destek ayakları olan, eğim olmaksızın kızaklı taşıt olarak ürünün standartında belirtilmiştir.

İstif Makinası Periyodik Kontrolü Ve Muayenesi Nasıl Yapılır?

Ekipmanın Görsel, Zincir, İşlevsellik, Hidrolik Sistem, Yürür grubu, ve Kaldırma grubu kontrolleri ile Statik-Dinamik yük testlerinin gerçekleştirilmesi ile İstif Makinası Periyodik Kontrol Muayenesi yapılır.

Görsel Kontroller: Korozyon, görülebilen çatlaklar, deformasyon durumu, çarpıklık-eğrilik vb. gibi

İşlevsellik kontroller: Ekipmanın yüksüz durumdayken yürür grubu, hidrolik sistem ve kumanda kolunun işlevsellik kontrolleri Statik-Dinamik Testler: Yük testleri 1:1 olarak ekipmanın max kapasitesin de yük kaldırma diyagramında müsaade edilen yükseklikte 10 dk süresince yük uygulanarak ve yüklü durumdayken ekipman hareket ettirilerek yük testleri gerçekleştirilir.

İstif Makinası Periyodik Kontrolü Ve Muayenesi Neye Göre Yapılır?
İstif Makinası periyodik muayenesi; İş Ekipmanlarının Kullanımında Sağlık ve Güvenlik Şartları Yönetmeliği ile TS EN ISO 3691-5, TS 10689, TS ISO 5057, TS 10201 ISO 3184, TS ISO 6055, TS ISO 22915-1 standartların da belirtilen kriterlere göre periyodik muayenesi yapılmalıdır.

İstif Makinası Periyodik Kontrolü Ve Muayenesi Kontrol Raporu Nasıl Hazırlanır?
Periyodik Muayene kontrolü yapılan ekipmanın muayenesi yapıldıktan sonra uygunsuzluk bulunması halinde en kısa sürede ekipmanın uygunsuzluklarının giderilmesi ve uygunsuzluklar giderildikten sonra ekipmanın tekrar muayene edilmesi gerekmektedir.

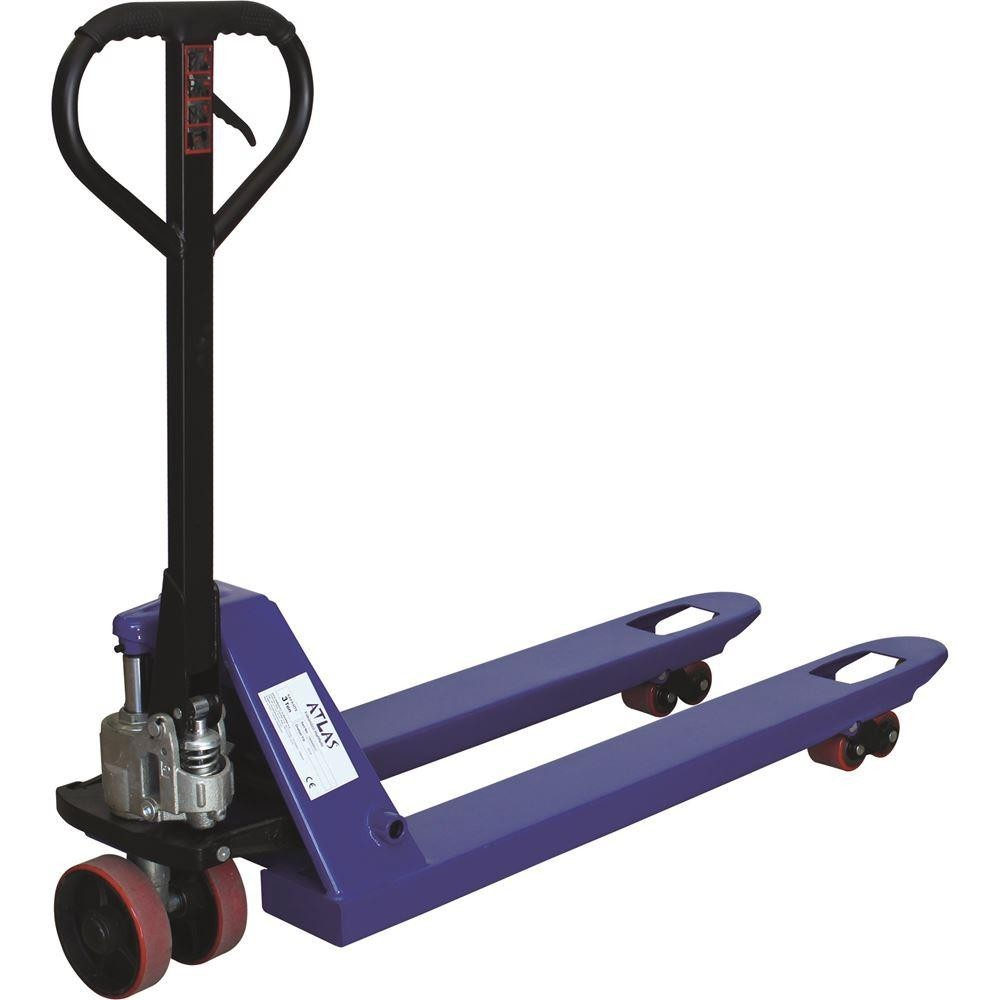

7.   TRANSPALET PERİYODİK KONTROLÜ NASIL YAPILIR?

Transpalet Periyodik Kontrolü Neye Göre Yapılır?
Transpalet periyodik kontrolü ; İş Ekipmanlarının Kullanımında Sağlık ve Güvenlik Şartları Yönetmeliği ile TS EN ISO 3691-5 Yaya Kumandalı Taşıtlar standardında belirtilen kriterlere göre periyodik muayenesi yapılmalıdır.

Transpalet Kapsamında Periyodik Kontrolü Yapılan Endüstriyel Araçlar Nelerdir?
Manuel veya elektrikli batarya ile çalışan 1000 kg kaldırma kapasitesini geçmeyen endüstriyel taşıtlar.
2500 kg anma kapasitesi ve 300 mm’ye kadar kaldırma kapasitesi olan endüstriyel taşıtlar.
Manuel veya elektrikli batarya ile çalışan 1000 kg’a kadar anma kapasitesi veya 1000 mm’ye kadar kaldırma yüksekliği olan makaslı paletli taşıtlar.

Transpalet Periyodik Kontrolü Hangi Sıklıkla Yapılmalıdır? Kaldırma iletme ekipmanları arasında yer alan transpaletler 6331 sayılı “ İş Sağlığı ve Güvenliği Kanunu” uyarınca İş Ekipmanlarının Kullanımında Sağlık ve Güvenlik Şartları Yönetmeliği’inde de belirtildiği gibi yılda 1 defa veya daha fazla transpaletlerin de periyodik kontrollerinin yapılması yasal zorunluluktur.

“İlgili Mevzuat gereği yönetmeliğin Ek III Bakım, Onarım ve Periyodik Kontrol ile İlgili Hususlar bölümünün 1.4 Maddesi gereği; “Periyodik muayene aralığı ve kriterleri standartlarda aksi bir şekilde belirlenmemiş iş ekipmanlarının periyodik kontrolleri ve muayeneleri, varsa imalatçının öngördüğü aralık ve kriterlerde yapılır ibaresi yer almaktadır. Bu hususlar, imalatçı tarafından belirlenmemişse iş ekipmanının periyodik muayene & kontrol, bulunduğu işyerindeki ortam koşulları, kullanım sıklığı ile kullanım süresi gibi bazı faktörler göz önünde bulundurularak, yapılacak risk analizi ve değerlendirmesi sonuçlarına göre, belirlenecek aralıklarda yapılmalıdır. Transpalet Periyodik Kontrolü Kontrol Raporu Nasıl Hazırlanır?
Kontrolü yapılacak ekipmanın İş Ekipmanlarının Kullanımında Sağlık ve Güvenlik Şartları Yönetmeliğinde ve Ürünün standardın da belirtilen kriterlere uygun olup olmadığı Teknik Uzman tarafından gözlemlendikten sonra bulunan bulgular rapora işlenerek Teknik Yöneticinin onayı ile rapor hazırlanmış olur.

Transpalet Periyodik Kontrolü Sonucu Uygunsuzluk Bulunması Halinde Ne Yapılmalıdır?
Periyodik Muayene kontrolü yapılan ekipmanın muayenesi yapıldıktan sonra uygunsuzluk bulunması halinde en kısa sürede ekipmanın uygunsuzluklarının giderilmesi ve uygunsuzluklar giderildikten sonra ekipmanın tekrar muayene edilmesi gerekmektedir.

PERİYODİK KONTROL NEDİR? VE HANGİ YASAL YÖNETMELİKLERE GÖRE YAPILIR?

Periyodik kontrol; işyerlerinde kullanılan makina ve teçhizatın çalışma ömrü süresince; insan sağlığına ve çevre güvenliğine zarar vermeksizin çalışmasının sağlanması için yasal mevzuat uyarınca işveren tarafından yaptırılması gereken kontrol ve denetim faaliyetleridir.

İş Ekipmanlarının Kullanımında Sağlık Ve Güvenlik Şartları Yönetmeliği “ne göre Kaldırma ve İletme Ekipmanları, Kazanlar, Basınçlı Kaplar, Elektriksel Tesisatı ve Topraklama Ölçümleri, Yangın Tesisatı, Havalandırma Tesisat, Doğalgaz İç Tesisat ..vb tesisatlar ilgili standartlarda kontrol periyodu belirtilmemiş ise yılda en az 1 (bir) defa Akredite Firmalar veya TSE Hizmet Yeterliliğine sahip firmalar tarafından yapılmalı ve mevzuata uygun olarak raporlandırılmalıdır.
