BASINÇLI KAPLARIN PERİYODİK KONTROLÜ VE MUAYENESİ NASIL YAPILIR?

BASINÇLI KAPLARIN PERİYODİK KONTROLÜ VE MUAYENESİ NASIL YAPILIR?

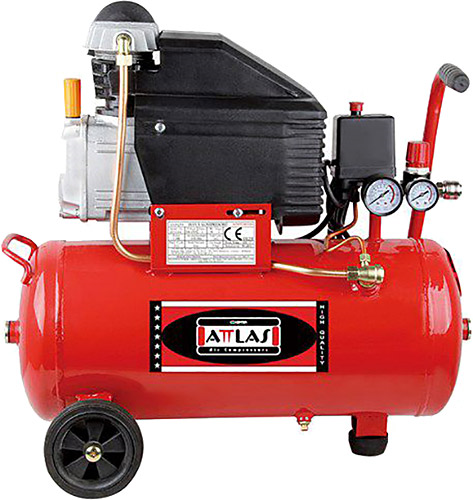

Kompresör Nedir?
TS EN 1012-1 Standardında Gaz veya buharı, giriş basıncından daha yüksek bir basınca sıkıştıran kompresör ünitesinin bir kısmı olarak tanımlanmıştır.
Kompresör: Basınçlı hava sistemlerinin ilk elemanı olan kompresörler, mekanik enerjiyi basınç enerjisine dönüştüren makinalardır. Vidalı ve pistonlu olarak sınıflandırılabilirler.

Kompresör Periyodik Kontrolü Ve Muayenesi Nasıl Yapılır?
Kompresör periyodik muayenesin de esas yapılması gereken hidrostatik basınçlandırma testidir. Bu testler standartlarda aksi belirtilmedikçe işletme basıncının 1,5 katı ile 1 yılı aşmayan sürelerle yapılması gerektiği ve Ancak iş ekipmanının özelliği ve işletmeden kaynaklanan zorunlu şartlar gereğince hidrostatik test yapma imkânı olmayan basınçlı kaplarda hidrostatik test yerine standartlarda belirtilen tahribatsız muayene yöntemleri de uygulanabilir. Bu durumda, düzenlenecek periyodik kontrol raporlarında bu husus gerekçesi ile birlikte belirtilir. İş ekipmanları yönetmeliğinin 2.1 Basınçlı kap ve tesisatlar maddesinin 2.1.1 bend’in de açıkça belirtilmiştir.

Kompresör hava tankının muayenesi Tahribatsız muayene yöntemleri olan gözle kontrol, Radyografik ve ultrasonik yöntemle kalınlık ölçme, Manyetik Parçacık ile Muayene, Sıvı Emdirme (Penetran Sıvısı) ile Muayene, Girdap akımları (Eddy Akımı) yöntemleri ile periyodik muayene yapılabilmektedir.

Basınçlı ekipmanlar yönetmeliği Madde 2.11.2 de anlatılan anlık basınç dalgalanması, maksimum izin verilebilir basıncın %10 unda tutulmalıdır ibaresi yer almaktadır.

Kompresörlerin Hava tanklarında bir emniyet cihazı olmalıdır. Emniyet Valfi müsaade edilen en yüksek basıncın %10’undan fazla bir artışa neden olmadan açılmalıdır.

Kompresör periyodik muayenesinde Kompresör Hava Tankı dış çeperi, kaynakları herhangi bir deformasyon, korozyona karşı gözle kontrol edilir.

Sisteme giden bağlantılar kapatıldıktan sonra hiç hava kalmayacak şekilde tank su ile doldurulur. İşletme basıncının 1,5 katında basınca çıkartılarak hidrostatik test uygulanır varsa tankın üzerinde takılı olan manometre ve emniyet cihazının uygunluğu kontrol edilir ve 30 dakikalık hidrostatik test sonucunda tankta ve kaynaklarda deformasyon durumu gözlendikten sonra test işlemi bitirilir.

2.1.3. (Değişik:RG-23/7/2016-29779) (2) Basınçlı kap ve tesisatlarının periyodik kontrolleri, makine mühendisleri, (Ek ibare:RG-24/4/2017-30047) metalürji ve malzeme mühendisleri, makine veya metal eğitimi bölümü mezunu teknik öğretmenler ya da makine tekniker veya yüksek teknikerleri tarafından yapılır. Söz konusu periyodik kontrollerde tahribatsız muayene yöntemlerinin kullanılması durumunda, bu yöntemler sadece TS EN ISO 9712 standardına göre eğitim almış mühendisler, teknik öğretmenler, teknikerler veya yüksek teknikerler tarafından uygulanabilir.

Kompresör Periyodik Kontrolü Ve Muayenesi Hangi Sıklıkla Yapılmalıdır?

Basınçlı kaplar yer alan Kompresör 6331 sayılı “ İş Sağlığı ve Güvenliği Kanunu” uyarınca İş Ekipmanlarının Kullanımında Sağlık ve Güvenlik Şartları Yönetmeliğinde de belirtildiği gibi yılda 1 defa veya daha fazla kompresörün periyodik kontrollerinin yapılması yasal zorunluluktur.

“İlgili Mevzuat gereği yönetmeliğin Ek III Bakım, Onarım ve Periyodik Kontrol ile İlgili Hususlar bölümünün 1.4 Maddesi gereği; “Periyodik muayene aralığı ve kriterleri standartlarda aksi bir şekilde belirlenmemiş iş ekipmanlarının periyodik kontrolleri ve muayeneleri, varsa imalatçının öngördüğü aralık ve kriterlerde yapılır ibaresi yer almaktadır. Bu hususlar, imalatçı tarafından belirlenmemişse iş ekipmanının periyodik muayene & kontrol, bulunduğu işyerindeki ortam koşulları, kullanım sıklığı ile kullanım süresi gibi bazı faktörler göz önünde bulundurularak, yapılacak risk analizi ve değerlendirmesi sonuçlarına göre, belirlenecek aralıklarda yapılmalıdır.

Kompresör Periyodik Kontrolü Ve Muayenesi Raporu Nasıl Hazırlanır?
Kontrolü yapılacak ekipmanın İş Ekipmanlarının Kullanımında Sağlık ve Güvenlik Şartları Yönetmeliğinde ve Ürünün standardın da belirtilen kriterlere uygun olup olmadığı Teknik Uzman tarafından gözlemlendikten sonra bulunan bulgular rapora işlenerek Teknik Yöneticinin onayı ile rapor hazırlanmış olur.

Kompresör Periyodik Kontrolü ve Muayenesi Sonucu Uygunsuzluk Bulunması Halinde Ne Yapılmalıdır?
Periyodik Muayene kontrolü yapılan ekipmanın muayenesi yapıldıktan sonra uygunsuzluk bulunması halinde en kısa sürede ekipmanın uygunsuzluklarının giderilmesi ve uygunsuzluklar giderildikten sonra ekipmanın tekrar muayene edilmesi gerekmektedir.

---

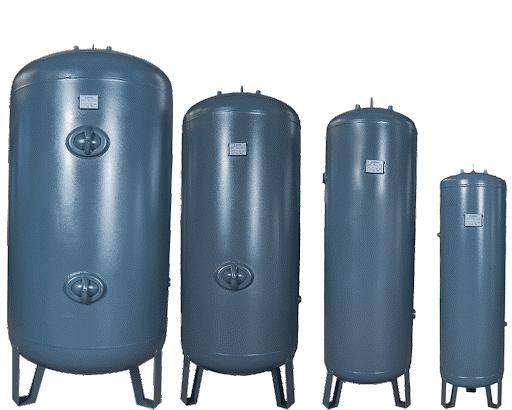

Hava Tankı Nedir?

Kaynaklı, 0,5 bar’dan daha yüksek iç basınca tabi tutulması amaçlanan, basınçlı hava depolamada kullanılan kaplar olarak tanımlanmıştır.

Hava Tankı Periyodik Kontrolü Ve Muayenesi Nasıl Yapılır?

Hava Tankı periyodik muayenesin de esas yapılması gereken hidrostatik basınçlandırma testidir. Bu testler standartlarda aksi belirtilmedikçe işletme basıncının 1,5 katı ile 1 yılı aşmayan sürelerle yapılması gerektiği ve ancak iş ekipmanının özelliği ve işletmeden kaynaklanan zorunlu şartlar gereğince hidrostatik test yapma imkânı olmayan basınçlı kaplarda hidrostatik test yerine standartlarda belirtilen tahribatsız muayene yöntemleri de uygulanabilir. Bu durumda, düzenlenecek periyodik kontrol raporlarında bu husus gerekçesi ile birlikte belirtilir. İş ekipmanları yönetmeliğinin 2.1 Basınçlı kap ve tesisatlar maddesin de açıkça belirtilmiştir.

Hava tankının muayenesi Tahribatsız muayene yöntemleri olan gözle kontrol, Radyografik ve ultrasonik yöntemle kalınlık ölçme, Manyetik Parçacık ile Muayene, Sıvı Emdirme (Penetran Sıvısı) ile Muayene, Girdap akımları (Eddy Akımı) yöntemleri ile periyodik muayene yapılabilmektedir.

Basınçlı ekipmanlar yönetmeliği Madde 2.11.2 de anlatılan anlık basınç dalgalanması, maksimum izin verilebilir basıncın %10 unda tutulmalıdır ibaresi yer almaktadır.

Hava tanklarında bir emniyet cihazı olmalıdır. Emniyet Valfi müsaade edilen en yüksek basıncın %10’undan fazla bir artışa neden olmadan açılmalıdır.

Tankının periyodik muayenesinde Hava Tankı dış çeperi, kaynakları herhangi bir deformasyon, korozyona karşı gözle kontrol edilir.

Hava tankı giriş ve çıkışları sistemden ayrılıp kapatılır. Tankta hava kalmayacak şekilde en üst noktadan su ile doldurulup işletme basıncının 1,5 katında basınca çıkartılarak hidrostatik test uygulanır varsa tankın üzerinde takılı olan manometre ve emniyet cihazının uygunluğu kontrol edilir ve 30 dakikalık hidrostatik test sonucunda tankta ve kaynaklarda deformasyon durumu gözlendikten sonra test işlemi bitirilir.

Hava Tankı Periyodik Kontrolü Ve Muayenesi Neye Göre Yapılır?

Hava Tankının periyodik muayenesi; İş Ekipmanlarının Kullanımında Sağlık ve Güvenlik Şartları Yönetmeliği, Basınçlı Ekipmanlar Yönetmeliği–2014/68/EU), TS EN 13445-5, TS 1203 EN 286-1 standartlarının da belirtilen kriterlere göre periyodik muayenesi yapılmalıdır.

Hava Tankı Periyodik Kontrolü Ve Muayenesi Hangi Sıklıkla Yapılmalıdır?

Basınçlı Kaplar arasında yer alan Hava Tankları 6331 sayılı “ İş Sağlığı ve Güvenliği Kanunu” uyarınca İş Ekipmanlarının Kullanımında Sağlık ve Güvenlik Şartları Yönetmeliği’nde de belirtildiği gibi yılda 1 defa veya daha fazla hava tankının periyodik kontrollerinin yapılması yasal zorunluluktur

“İlgili Mevzuat gereği yönetmeliğin Ek III Bakım, Onarım ve Periyodik Kontrol ile İlgili Hususlar bölümünün 1.4 Maddesi gereği; “Periyodik muayene aralığı ve kriterleri standartlarda aksi bir şekilde belirlenmemiş iş ekipmanlarının periyodik kontrolleri ve muayeneleri, varsa imalatçının öngördüğü aralık ve kriterlerde yapılır ibaresi yer almaktadır. Bu hususlar, imalatçı tarafından belirlenmemişse iş ekipmanının periyodik muayene & kontrol, bulunduğu işyerindeki ortam koşulları, kullanım sıklığı ile kullanım süresi gibi bazı faktörler göz önünde bulundurularak, yapılacak risk analizi ve değerlendirmesi sonuçlarına göre, belirlenecek aralıklarda yapılmalıdır.

Hava Tankı Periyodik Kontrolü Ve Muayenesi Raporu Nasıl Hazırlanır?

Kontrolü yapılacak ekipmanın İş Ekipmanlarının Kullanımında Sağlık ve Güvenlik Şartları Yönetmeliğinde ve Ürünün standardın da belirtilen kriterlere uygun olup olmadığı Teknik Uzman tarafından gözlemlendikten sonra bulunan bulgular rapora işlenerek Teknik Yöneticinin onayı ile rapor hazırlanmış olur.

Hava Tankı Periyodik Kontrolü ve Muayenesi Sonucu Uygunsuzluk Bulunması Halinde Ne Yapılmalıdır?

Periyodik Muayene kontrolü yapılan ekipmanın muayenesi yapıldıktan sonra uygunsuzluk bulunması halinde en kısa sürede ekipmanın uygunsuzluklarının giderilmesi ve uygunsuzluklar giderildikten sonra ekipmanın tekrar muayene edilmesi gerekmektedir.

---

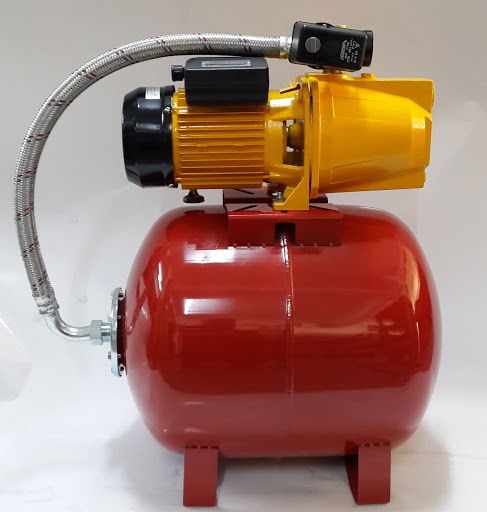

Hidrofor Nedir?

Hidrofor sistemlerinde pompaların devreye giriş sayısını azaltmak, tesisatta oluşacak basınç şoklarını önlemek ve kullanıma hazır basınçlı su depolamak amacı ile kullanılan basınçlı kaplara hidrofor denge tankı adı verilir. Hidrofor denge tanklarının içerisinde EPDM malzemeden üretilmiş, değiştirilebilir ve suda koku yapmayan tam hijyenik özellikte bir membran (diyafram) kullanılmakta ve bu membranın etrafında basınçlı hava veya azot gazı bulunmaktadır.

Hidrofor Periyodik Kontrolü Ve Muayenesi Nasıl Yapılır?

Hidrofor periyodik muayenesin de esas yapılması gereken hidrostatik basınçlandırma testidir. Bu testler standartlarda aksi belirtilmedikçe işletme basıncının 1,5 katı ile 1 yılı aşmayan sürelerle yapılması gerektiği ve Ancak iş ekipmanının özelliği ve işletmeden kaynaklanan zorunlu şartlar gereğince hidrostatik test yapma imkânı olmayan basınçlı kaplarda hidrostatik test yerine standartlarda belirtilen tahribatsız muayene yöntemleri de uygulanabilir. Bu durumda, düzenlenecek periyodik kontrol raporlarında bu husus gerekçesi ile birlikte belirtilir. İş ekipmanları yönetmeliğinin 2.1 Basınçlı kap ve tesisatlar maddesinin 2.1.1 bend’in de açıkça belirtilmiştir.

Hidrofor Periyodik Kontrolü Ve Muayenesi Neye Göre Yapılır?

Kompresörün periyodik muayenesi; İş Ekipmanlarının Kullanımında Sağlık ve Güvenlik Şartları Yönetmeliği, Basınçlı Ekipmanlar Yönetmeliği–2014/68/EU) ,TS EN 13831 Su tesisatları için diyafranlı kapalı genleşme tankları, standartlarının da belirtilen kriterlere göre periyodik muayenesi yapılmalıdır.

Hidrofor Periyodik Kontrolü Ve Muayenesi Hangi Sıklıkla Yapılmalıdır

Basınçlı Kaplar arasında yer alan Hidroforlar 6331 sayılı “ İş Sağlığı ve Güvenliği Kanunu” uyarınca İş Ekipmanlarının Kullanımında Sağlık ve Güvenlik Şartları Yönetmeliğinde de belirtildiği gibi yılda 1 defa veya daha fazla hidroforların periyodik kontrollerinin yapılması yasal zorunluluktur. “İlgili Mevzuat gereği yönetmeliğin Ek III Bakım, Onarım ve Periyodik Kontrol ile İlgili Hususlar bölümünün 1.4 Maddesi gereği; “Periyodik muayene aralığı ve kriterleri standartlarda aksi bir şekilde belirlenmemiş iş ekipmanlarının periyodik kontrolleri ve muayeneleri, varsa imalatçının öngördüğü aralık ve kriterlerde yapılır ibaresi yer almaktadır. Bu hususlar, imalatçı tarafından belirlenmemişse iş ekipmanının periyodik muayene & kontrol, bulunduğu işyerindeki ortam koşulları, kullanım sıklığı ile kullanım süresi gibi bazı faktörler göz önünde bulundurularak, yapılacak risk analizi ve değerlendirmesi sonuçlarına göre, belirlenecek aralıklarda yapılmalıdır.

Hidrofor Periyodik Kontrolü ve Muayenesi Sonucu Uygunsuzluk Bulunması Halinde Ne Yapılmalıdır?

Periyodik Muayene kontrolü yapılan ekipmanın muayenesi yapıldıktan sonra uygunsuzluk bulunması halinde en kısa sürede ekipmanın uygunsuzluklarının giderilmesi ve uygunsuzluklar giderildikten sonra ekipmanın tekrar muayene edilmesi gerekmektedir.

---

Otoklav Nedir?

Sterilizasyon için olmazsa olmaz bir medikal alet olan otoklav; başta Hastanelerde, laboratuvarlarda, ameliyat aletlerinin, çeşitli maddelerin, pansuman takımlarının, sanayide ise özellikle gıda ve tekstilde sterilizasyon için kullanılan bir cihazdır. Otoklavda sterilizasyon basınç altındaki su buharının sağladığı yüksek ısı ile sağlanır.

Otoklav Periyodik Kontrolü Ve Muayenesi Nasıl Yapılır?

Otoklav periyodik muayenesin de esas yapılması gereken hidrostatik basınçlandırma testidir. Bu testler standartlarda aksi belirtilmedikçe işletme basıncının 1,5 katı ile 1 yılı aşmayan sürelerle yapılması gerektiği ve Ancak iş ekipmanının özelliği ve işletmeden kaynaklanan zorunlu şartlar gereğince hidrostatik test yapma imkânı olmayan basınçlı kaplarda hidrostatik test yerine standartlarda belirtilen tahribatsız muayene yöntemleri de uygulanabilir. Bu durumda, düzenlenecek periyodik kontrol raporlarında bu husus gerekçesi ile birlikte belirtilir. İş ekipmanları yönetmeliğinin 2.1 Basınçlı kap ve tesisatlar maddesinin 2.1.1 bend’in de açıkça belirtilmiştir.

Otoklav muayenesi, Tahribatsız muayene yöntemleri olan gözle kontrol, Radyografik ve ultrasonik yöntemle kalınlık ölçme, Manyetik Parçacık ile Muayene, Sıvı Emdirme (Penetran Sıvısı) ile Muayene, Girdap akımları (Eddy Akımı) yöntemleri ile periyodik muayene yapılabilmektedir.

Basınçlı ekipmanlar yönetmeliği Madde 2.11.2 de anlatılan anlık basınç dalgalanması, maksimum izin verilebilir basıncın %10 unda tutulmalıdır ibaresi yer almaktadır.

Otoklav periyodik muayenesinde Ekipmanda herhangi bir deformasyon, korozyon, güvenlik ekipmanlarının uygunluğu, sızdırmazlık, bağlantı elemanları ve hidrostatik testi standartlarda belirtilen kriterlere göre periyodik muayenesi yapılmaktadır.

Otoklav hava kalmayacak şekilde tank su ile doldurulup işletme basıncının 1,5 katında hidrostatik test uygulanır. Cihazının uygunluğu kontrol edilir ve 30 dk’lık hidrostatik test sonucunda ekipmanda deformasyon. Sızdırmazlık durumu gözlendikten sonra test işlemi bitirilir.

2.1.3. (Değişik:RG-23/7/2016-29779) (2) Basınçlı kap ve tesisatların periyodik kontrolleri, makine mühendisleri, (Ek ibare:RG-24/4/2017-30047) metalurji ve malzeme mühendisleri, makine veya metal eğitimi bölümü mezunu teknik öğretmenler ya da makine tekniker veya yüksek teknikerleri tarafından yapılır. Söz konusu periyodik kontrollerde tahribatsız muayene yöntemlerinin kullanılması durumunda, bu yöntemler sadece TS EN ISO 9712 standartına göre eğitim almış mühendisler, teknik öğretmenler, teknikerler veya yüksek teknikerler tarafından uygulanabilir.

Otoklav Periyodik Kontrolü Ve Muayenesi Hangi Sıklıkla Yapılmalıdır?

Basınçlı ekipmanlar arasında yer alan Otoklavlar 6331 sayılı “ İş Sağlığı ve Güvenliği Kanunu” uyarınca İş Ekipmanlarının Kullanımında Sağlık ve Güvenlik Şartları Yönetmeliği’inde de belirtildiği gibi yılda 1 defa veya daha fazla otoklavın periyodik kontrollerinin yapılması yasal zorunluluktur.

“İlgili Mevzuat gereği yönetmeliğin Ek III Bakım, Onarım ve Periyodik Kontrol ile İlgili Hususlar bölümünün 1.4 Maddesi gereği; “Periyodik muayene aralığı ve kriterleri standartlarda aksi bir şekilde belirlenmemiş iş ekipmanlarının periyodik kontrolleri ve muayeneleri, varsa imalatçının öngördüğü aralık ve kriterlerde yapılır ibaresi yer almaktadır. Bu hususlar, imalatçı tarafından belirlenmemişse iş ekipmanının periyodik muayene & kontrol, bulunduğu işyerindeki ortam koşulları, kullanım sıklığı ile kullanım süresi gibi bazı faktörler göz önünde bulundurularak, yapılacak risk analizi ve değerlendirmesi sonuçlarına göre, belirlenecek aralıklarda yapılmalıdır.

Otoklav Periyodik Kontrolü Ve Muayenesi Raporu Nasıl Hazırlanır?

Kontrolü yapılacak ekipmanın İş Ekipmanlarının Kullanımında Sağlık ve Güvenlik Şartları Yönetmeliğinde ve Ürünün standardın da belirtilen kriterlere uygun olup olmadığı Teknik Uzman tarafından gözlemlendikten sonra bulunan bulgular rapora işlenerek Teknik Yöneticinin onayı ile rapor hazırlanmış olur.

Otoklav Periyodik Kontrolü ve Muayenesi Sonucu Uygunsuzluk Bulunması Halinde Ne Yapılmalıdır?

Periyodik Muayene kontrolü yapılan ekipmanın muayenesi yapıldıktan sonra uygunsuzluk bulunması halinde en kısa sürede ekipmanın uygunsuzluklarının giderilmesi ve uygunsuzluklar giderildikten sonra ekipmanın tekrar muayene edilmesi gerekmektedir.

---

PERİYODİK KONTROL NEDİR? VE HANGİ YASAL YÖNETMELİKLERE GÖRE YAPILIR?

Periyodik kontrol; işyerlerinde kullanılan makina ve teçhizatın çalışma ömrü süresince; insan sağlığına ve çevre güvenliğine zarar vermeksizin çalışmasının sağlanması için yasal mevzuat uyarınca işveren tarafından yaptırılması gereken kontrol ve denetim faaliyetleridir.

İş Ekipmanlarının Kullanımında Sağlık Ve Güvenlik Şartları Yönetmeliği “ne göre Kaldırma ve İletme Ekipmanları, Kazanlar, Basınçlı Kaplar, Elektriksel Tesisatı ve Topraklama Ölçümleri, Yangın Tesisatı, Havalandırma Tesisat, Doğalgaz İç Tesisat ..vb tesisatlar ilgili standartlarda kontrol periyodu belirtilmemiş ise yılda en az 1 (bir) defa Akredite Firmalar veya TSE Hizmet Yeterliliğine sahip firmalar tarafından yapılmalı ve mevzuata uygun olarak raporlandırılmalıdır.
